Конструкция пленочного нагревателя сделана следующим образом: между двумя слоями полиэстера располагают углеродный нагревательный слой, который напыляют в виде параллельных полосок. Напряжение к нему подводят по медно - серебряным проводникам, они тоже запаяны между слоями полиэстера в краевых зонах. То есть, к примеру, при ширине пленки 60 см, нагревательное поле будет 55 см, а по краям будет 2, 5 см негреющей полосы.

 Большой плюс нагревательной пленки - равномерное выделение тепла со всей поверхности. Это особенно важно, если напольным покрытием теплого пола будет ламинат или паркет, так как они бояться неравномерного нагрева. Применяя пленку можно быть уверенным, что пределы термостойкости материалов почти никогда не превысится, а применение подходящего терморегулятора позволит соблюсти санитарно-гигиенические нормы.

Обязательное условие при монтаже пленки – размещать  под ней теплоизоляцию, желательно с теплоотражающим эффектом. Можно использовать материал, У которого в качестве покрытия применяется  металлизированная, полипропиленовая или лавсановая пленка. Нельзя применять материалы из алюминиевой фольги, так как возможно замыкание при нарушении изоляционных свойств полиэстера. Если планируется использовать напольные покрытия на мягкой основе лучше применить тeплоотражающий материал с мягкой прослойкой.

Для управления пленочным полом достаточно термостата стандартной конструкции, у которого датчик температуры смонтирован в трубке. Трубку, в свою очередь укладывают  в штробу на полу, под листами пленки. Но опять же  если система устанавливается  в обжитом помещении, всегда удобнее использовать термостат с плоским датчиком, под них делать штробу не надо.

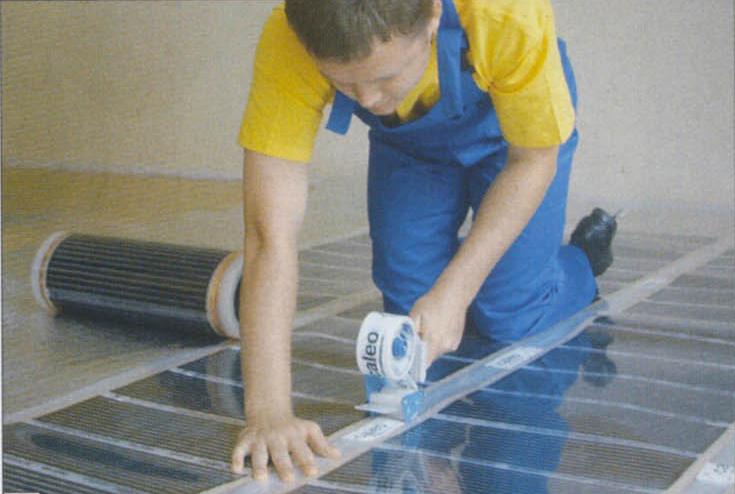

Монтаж пленочного пола происходит следующим образом. Полосы нагревателей укладываются на полу параллельно  по всей площади, кроме тех участков, где будет стоять стационарная мебель. Накладывания и перекрещивания не допускаются. Если пленка разрезается на фрагменты, о между собой и с сетью они соединятся параллельно с помощью медных проводов с зажимными коннекторами. ну а если в комплекте у пленки уже подсоединены провода, то между собой эти провода соединяются в клеммной коробке, которая устанавливается заподлицо с полом. К сети пленка подключается  с помощью этих же проводов с коннекторами, и  ставится  УЗО с током срабатывания 30 мА.
